Beschreibung

Die 780 x 780 mm große Milos 780 Quatro-Towertruss wird aus einer speziellen, hochfesten Stahllegierung gefertigt. und wurde für extreme Groundsupports und Bühnenüberdachungen entwickelt. Sie trägt ein Vielfaches an Belastung verglichen mit Aluminium-Traversen von ähnlicher Größe. Und das bei nur dem doppelten Gewicht. Sie verfügt an jedem Endrahmen über weitere Anschlussmöglichkeiten, Kletterhilfen im Abstand von 36 cm und Stapleröffnungen. Sie ist wie alle unsere Stahltraversen mit Doppelgabelverbindern, verzinkten Trusspins und einem schlagfesten schwarzen Lack ausgestattet.

Hauptvorteile

Verwendung von speziellen hochfesten Stahllegierungen
Orientierungsfreie Anordnung der Gabelverbinder zur einfachen Montage
Außerordentlich erhöhte Belastbarkeit im Vergleich zu marktüblichen Aluminium-Traversen mit ähnlichen Abmessungen
Optimales Verhältnis aus Gewicht und Tragfähigkeit
Verbolzte Gabelverbinder für erhöhte Festigkeit
Integrierte Gabelstapler-Hebepunkte
Mattschwarze schlagfeste Industrielackierung
Endstreben mit 22 mm Bohrungen für seitliche Anschlüsse

Standard lengths and weights available

Lengths

1 m

2 m

2.5 m

3 m

4 m

5 m

6 m

Weights

102.20 kg

164.90 kg

181.60 kg

209.60 kg

289.60 kg

304.00 kg

348.40 kg

Loading chart

Span

7 m

10 m

15 m

20 m

25 m

30 m

35 m

40 m

Point load

15719 kg

10843 kg

6966 kg

4949 kg

3676 kg

2774 kg

2085 kg

1529 kg

Deflection

15 mm

30 mm

69 mm

126 mm

201 mm

298 mm

418 mm

566 mm

Two point load

9470 kg

8132 kg

5225 kg

3712 kg

2757 kg

2081 kg

1564 kg

1147 kg

Deflection

15 mm

39 mm

87 mm

155 mm

244 mm

354 mm

485 mm

639 mm

Three point load

6313 kg

5421 kg

3483 kg

2474 kg

1838 kg

1387 kg

1043 kg

765 kg

Deflection

14 mm

36 mm

81 mm

146 mm

230 mm

335 mm

463 mm

615 mm

Four point load

4735 kg

4518 kg

2903 kg

2062 kg

1532 kg

1156 kg

869 kg

637 kg

Deflection

14 mm

38 mm

86 mm

153 mm

241 mm

350 mm

481 mm

635 mm

Distributed load

2706 kg

1875 kg

929 kg

495 kg

294 kg

185 kg

119 kg

76 kg

Deflection

11 mm

33 mm

85 mm

152 mm

240 mm

348 mm

478 mm

632 mm

Left arrow

Right arrow

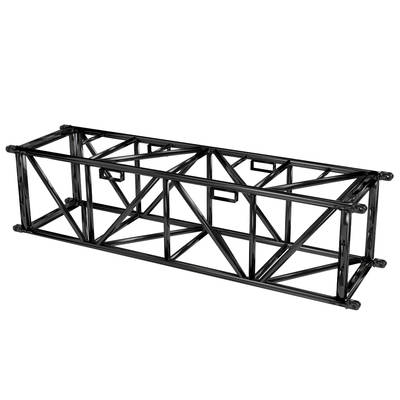

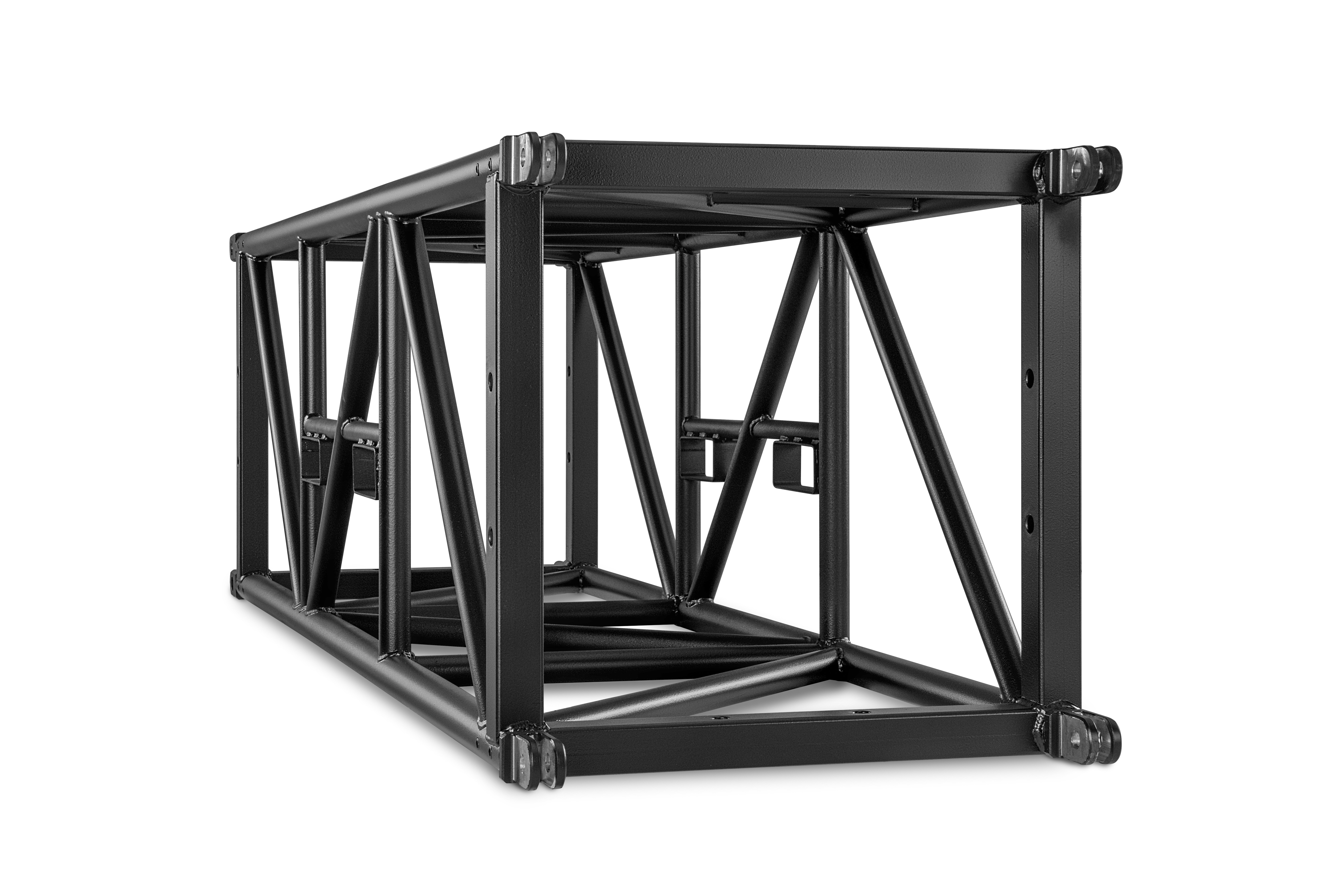

S-M780

S-M780 Quatro-Stahltraverse

Die 780 mm-Tower-Traverse bietet die Tragfähigkeit für extreme Projekte!

Code: S-QTQT

Width: 780 mm

Height: 780 mm

Main Tube: 60.3 x 4 mm

Braces: 48.3 x 3 mm

Span: 40 m

Self Weight: 70 kg/m (for 3m piece)
