Beschreibung

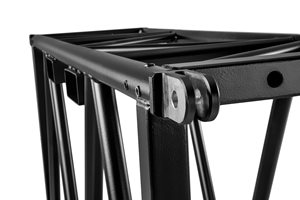

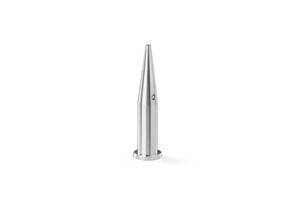

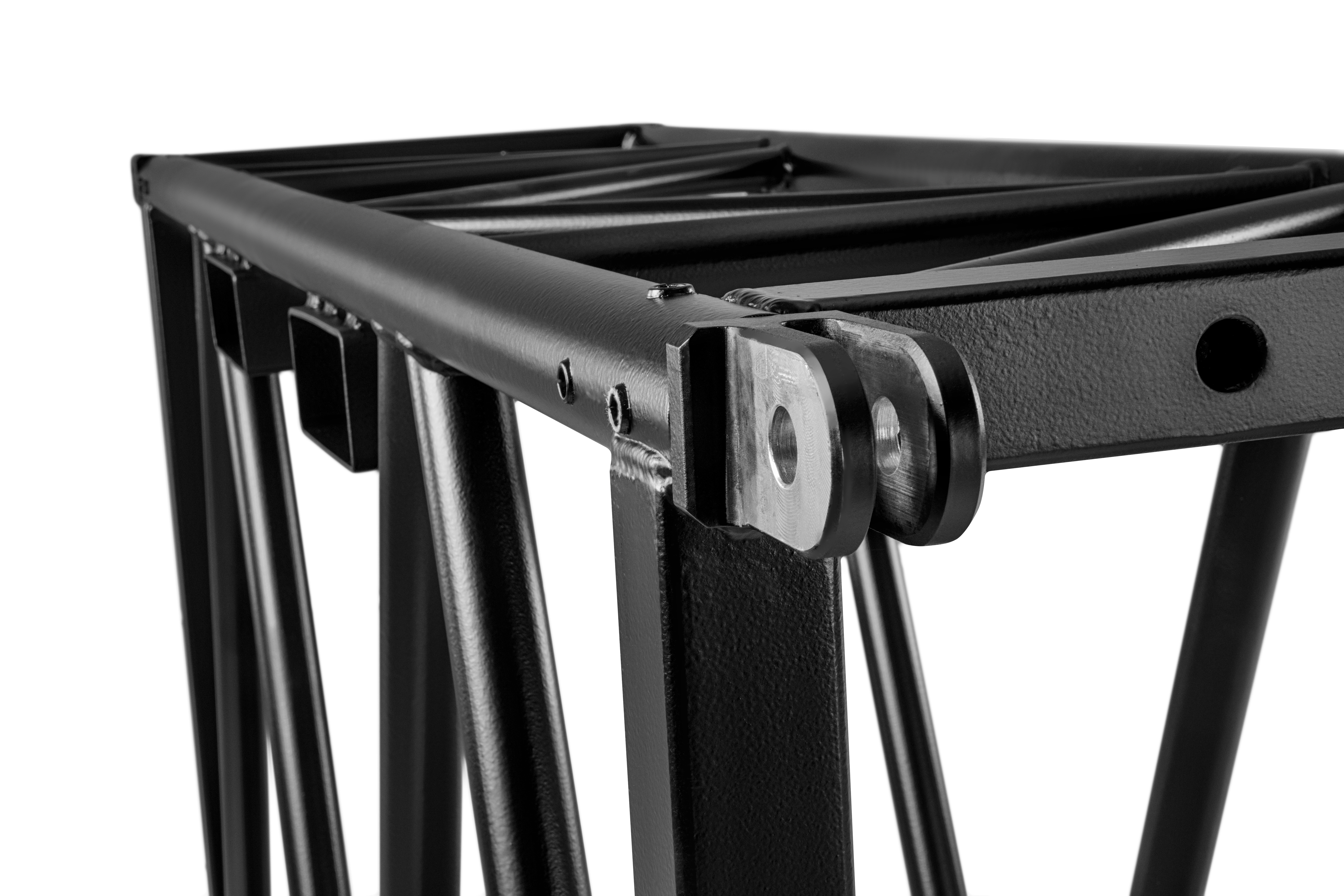

Die rechteckige Milos 1010 Traverse im Format 1010 x 580 mm bestehen aus speziellen, hochfesten Stahllegierungen; sie trägt bis zu 2,7-mal mehr Last als Aluminiumtraversen mit ähnlichen Abmessungen bei nur doppeltem Gewicht. Die Truss verfügt über Doppelgabelkupplungen, verzinkte Stifte und ist schwarz lackiert.


Hauptvorteile

  • Verwendung von speziellen hochfesten Stahllegierungen
  • Orientierungsfreie Anordnung der Gabelverbinder zur einfachen Montage
  • Außerordentlich erhöhte Belastbarkeit im Vergleich zu marktüblichen Aluminium-Traversen mit ähnlichen Abmessungen
  • Optimales Verhältnis aus Gewicht und Tragfähigkeit

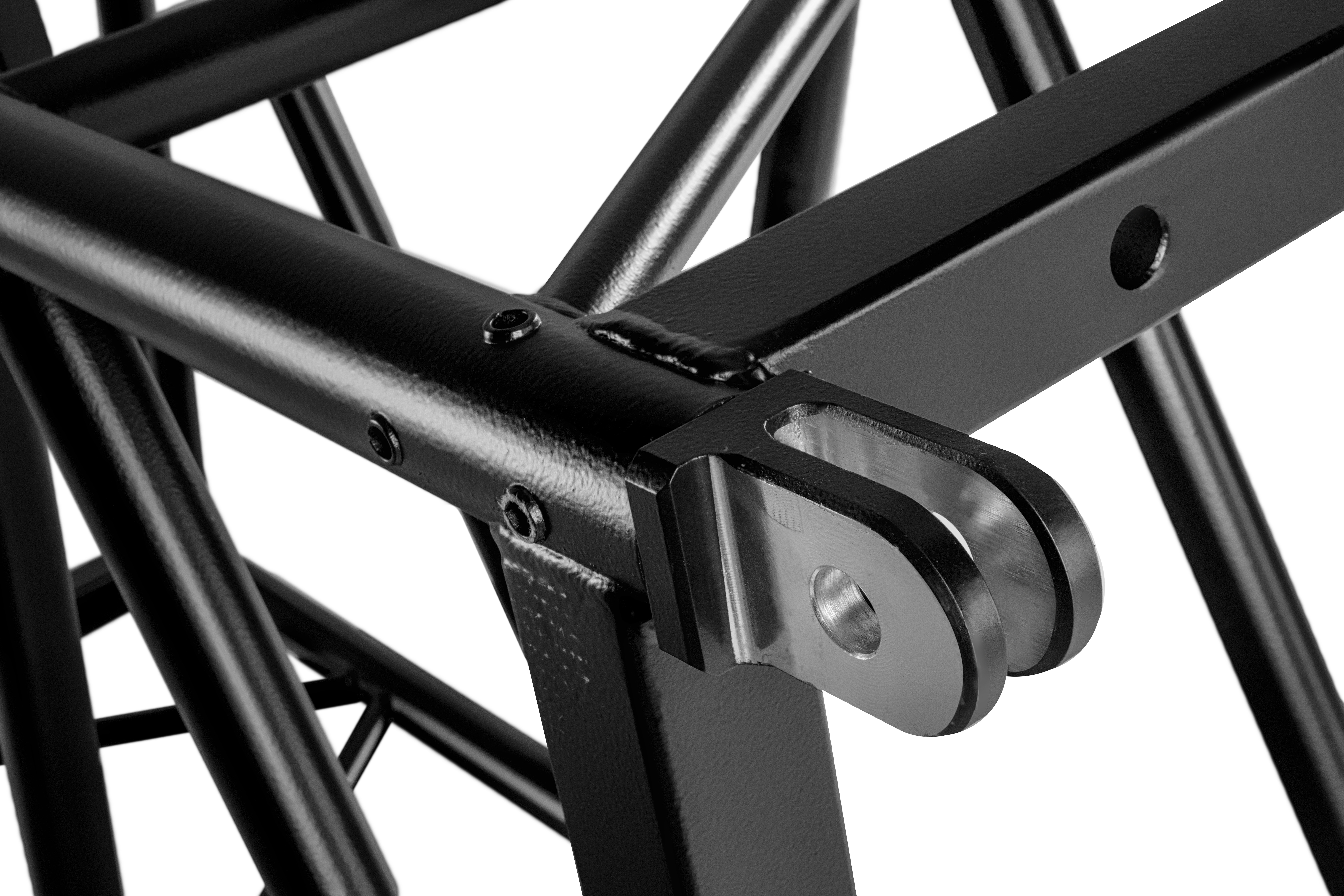

  • Verbolzte Gabelverbinder für erhöhte Festigkeit
  • Integrierte Gabelstapler-Hebepunkte
  • Mattschwarze schlagfeste Industrielackierung

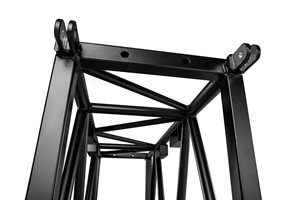

  • Optimierter Fachwerkverlauf um Querstrecken einschieben zu können.
  • Endstreben mit 22 mm Bohrungen für weitere Anschlüsse
Standard lengths and weights available
Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
Weights 106.40 kg 150.70 kg 172.90 kg 195.00 kg 239.30 kg 284.00 kg 328.70 kg

Loading chart
Span 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m
Point load 14407 kg 9342 kg 6731 kg 5101 kg 3962 kg 3104 kg 2421 kg 1854 kg
Deflection 23 mm 52 mm 94 mm 150 mm 221 mm 308 mm 414 mm 540 mm
Two point load 10805 kg 7007 kg 5048 kg 3826 kg 2972 kg 2328 kg 1815 kg 1391 kg
Deflection 29 mm 66 mm 118 mm 184 mm 267 mm 366 mm 481 mm 613 mm
Three point load 7204 kg 4671 kg 3366 kg 2551 kg 1981 kg 1552 kg 1210 kg 927 kg
Deflection 27 mm 62 mm 110 mm 173 mm 252 mm 347 mm 459 mm 589 mm
Four point load 5649 kg 3893 kg 2805 kg 2126 kg 1651 kg 1293 kg 1009 kg 773 kg
Deflection 27 mm 65 mm 116 mm 182 mm 264 mm 362 mm 476 mm 608 mm
Distributed load 2260 kg 1246 kg 673 kg 408 kg 264 kg 177 kg 121 kg 82 kg
Deflection 23 mm 65 mm 115 mm 181 mm 262 mm 360 mm 474 mm 606 mm
Left arrow
Right arrow

S-M1010 Rect

Video

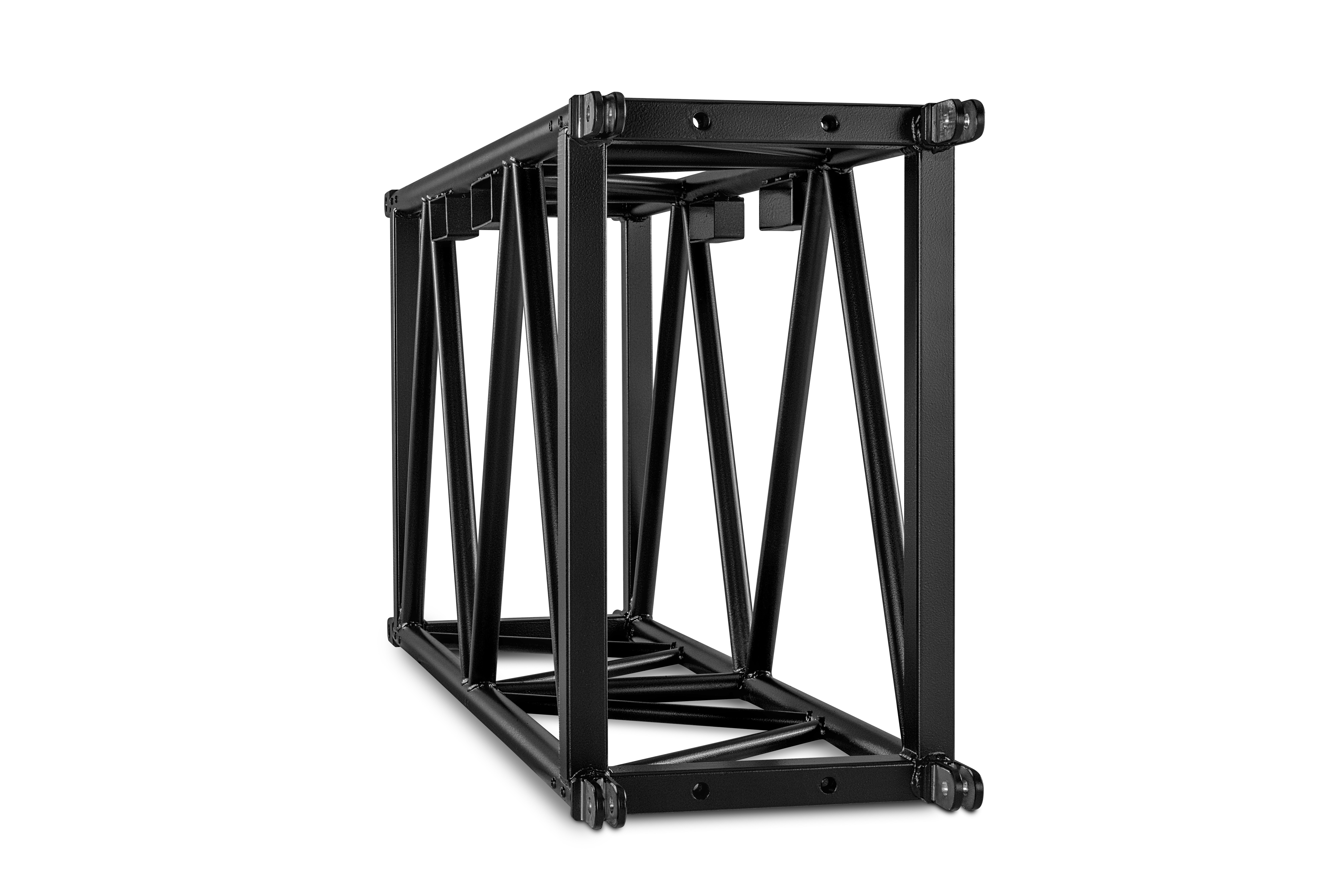

S-M1010 Rechteckige Stahltraverse

Rechtwinklige Stahltraversen für ultimative Hochleistungs-Spannweiten
Code
S-RTD
Width
580 mm
Height
1010 mm
Main Tube
60.3 x 4 mm
Braces
48.3 x 3 mm / 33.7 x 2.6 mm
Span
45 m
Self Weight
65 kg/m (for 3m piece)
